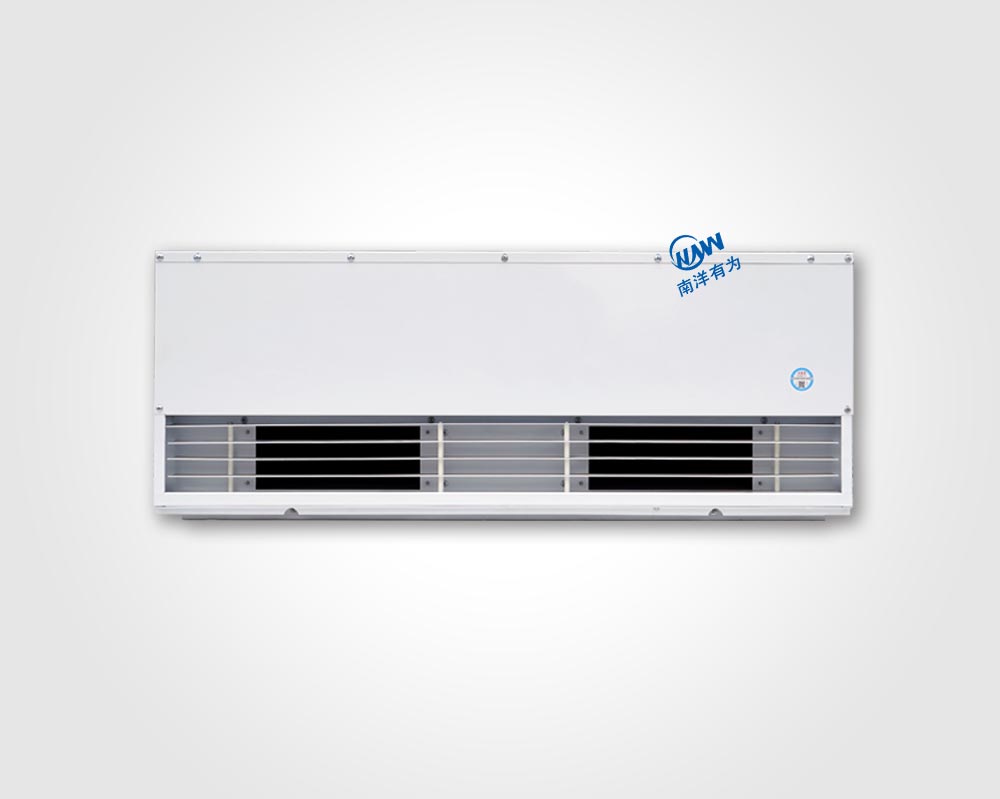

工业风幕机

工业风幕机

产品功能:

采用自主生产的高效能离心式风机,
质量全程把控。启动迅速,持久耐用。
全金属材料,表面粉末喷涂,精密防锈处理,抗蚀能力强。
可安装高度高达8米,满足各种厂房车间等场所的需要。
优化离心风道设计,高风压,阻断效果明显,体现其高效的性能。

  • 工业风幕机

立即咨询:400-0033-268


产品概述Product Overview

本公司生产的 FM与RM全新风幕扇序列产品,是凭借气流研究中心在通风领域多年积累的核心技术,在充分吸取国内外先进经验的基础上,研制出的新一代序列产品。按结构分有离心式风幕扇和贯流式风幕扇,按功能分有自然风幕扇和冷暖风幕扇。该产品序列风量适当、噪音低,适合安装在商场、宾馆会议室、剧院、办公室、冷藏库、手术室等出入口上方,广泛应用于电子、仪表、制药、食品、精密加工、医疗等行业。在特定区域(如门口)形成幕墙,具有阻隔内、外空气混合、减少热交换、防尘、防污染、防蚊蝇及有害气体的侵入,提供一个舒适的工作、购物、休闲环境。


功能

风幕扇的四种功能

1、隔热功能

风幕扇使得如餐馆、商店和娱乐场所这样的顾客经常出入的地方不再需要不断开关门。这样能以60~80%的效率来保持室内冷、暖的空气温度,而只会允许有微小的温度变化.



2、防虫功能

可以发现大部分烦人有害的昆虫是无法通过风幕墙的。这样可以更好更轻松的保持水果柜台、快餐操作间、肉类销售点的卫生安全。


3、防尘功能Dustproof function

如果在精密机械工厂或面对公共汽车道的食品店或服装店的门厅中安装风幕扇,可以有效的屏蔽掉外面的灰尘,能以60~80%的水平保持清洁。



4、隔异味功能

阻止从如化学实验室或商店中蔬菜保存室及冷冻肉类的机器中散发出的怪味。并能阻挡外面汽车散发的有害气体。


型号说明



型号说明

FM  the code of nature air curtain.

60   the best installation height multiply 100mm

09  air curtain lenghth multiply 100mm

GY   industry Abbreviation


即有效隔断距离为6m,出口气流名义宽度为900mm,用离心式风机装配,水平安装的非加热风幕扇。The installation height is 6.0m,the width is 900mm,centrifugal fan, horizontal installation and not heating air curtain


型号的选择

选用型号主要根据门的宽度、高度;风幕扇的机身长度、风轮直径而定。一般而言,门的宽度比机身长度略短为佳,也可并列两台或两台以上使用;门较高时可选用轮径较大的风幕扇;反之则选用轮径较小的风幕扇;环境要求清静时,可选用轮径较小的风幕扇。



使用环境




安装

外形尺寸及安装尺寸




在本机的底板上已经为用户选定了最佳的安装孔,松开夹紧螺钉,把底板从箱体中分离出来,在底板上已设有安装孔(图1).

安装时位置必须准确且牢固,安装方法如下:




1、安装在混凝土墙上

(1)按照不同的规格给出的安装尺寸,选定位置(图2)

(2)在选定的位置上打出配M8拉爆螺栓的孔,将拉爆螺栓固定在混凝土墙壁上,同时应保护螺栓的伸出长度为15mm。

(图3)用垫圈、螺母将底板紧固起来,便可将整机装上(图4)



   image.png image.png

                                           图3                                                           图4


2、安装在木墙上

用木牙螺钉将底板坚固在选好的位置上(图5),再装上整机。



 图5


安装注意事项

用户安装本机时,请注意一下几点,以增加风幕扇之效率。

1、请安装在结实的地方,以防止因运转而产生振动,并保障其安全性,防止因振动而产生的不必要的噪音。

2、请将风幕扇安装在室内侧。

3、请依照欲安装选择适用之型号,假若安装的位置太高,则会因有效遮断距离之因素,无法发挥预定之功能。

4、安装本机时,请将出风口位置与安装面最下方对齐。

5、假若门比须安装之风幕扇的宽度还宽时,则可采用两台或多台组装。此情况下,风幕扇之    间的距离保持在20~40mm左右。

6、安装时,风幕扇挂墙板与墙壁不能留有空隙。

7、风幕扇与天花板之间的距离不得小于30mm。

8、请水平安装。

9、安装时,应适出风口离地面距离大于2.3m。




使用方法

风幕扇的控制及使用

1、控制电路参考以下线路图,为单速控制,有220V图6.1(单电机),6.2(双电机)及380V图7.1(单电机),7.2(双电机)。

两种电源输入。







技术参数:




维修与保养

1、检查和维修前应切断电源。

2、产品未开启使用时应存放于通风良好、周围无腐蚀性气体的环境中,以免电机、电器等部件受潮短路。

3、每半年定期进行正常的维修和保养,清除风幕扇上的污物;清洗时应用洗涤剂清洗,然后用干净软布擦净;切勿使用汽油、稀释剂、煤油、杀菌剂或金属刷来清洗本机。

1、如果电源软线损坏,为了避免危险,必须有制造商、其维修部门或类似部门的专业人员更换。
